همه چیز درباره‌ نصب آسانسور

گاهی ما با نگاه به وسایل از خود می‌پرسیم که ” چگونه ساخته شده؟” و گاهی به جواب سوال خود می‌رسیم و گاهی در حد یک سوال باقی می‌ماند، در این مقاله ما می‌خواهیم تا حد ممکن به سوال “چگونه آسانسور نصب می شود؟” پاسخ دهیم.

*در این مقاله تنها به تیتر‌های اصلی اشاره شده و مسیر کلی را مشخص کرده ایم و هیچ آموزشی در زمینه نحوه و دانش نصب آسانسور اشاره نشده زیرا این موضوع نیازمند دانش و مهارت زیادی در زمینه‌ی آسانسور می‌باشد.*

مراحل نصب آسانسور

آسانسور‌ها وسایل حمل و نقل بدون راننده هستند، به‌همین خاطر اطمینان از عملکرد دقیق آسانسور در زمان جا‌به‌جایی امری مهم و ضروری است و تمام مراحل نصب آسانسور باید دقیق و بدون اشکال باشد تا هیچ گونه خطری جان مسافران آسانسور را به خطر نیاندازد.

زیر ساخت

ساخت و بهره‌برداری از آسانسور شامل مراحل بسیار زیادی می‌شود که زیر ساخت یکی از مهم‌ترین آن‌هاست در مرحله‌ی زیر با برآورد قیمت و ظرفیت آسانسور و در نظر گرفتن فضای مورد نظر برای قرار گرفتن چاه آسانسور آغاز می‌شود، سازنده باید در نظر گرفتن خصوصیات آسانسور مورد نظر اقدام به ساخت چاه آسانسور کند.

چاه آسانسور بسته به نوع آسانسور باید مقداری از سطح زمین پایین‌تر باشد، در مرحله‌ی بعد باید جایگاه درب‌های آسانسور مشخص شود، تعیین جایگاه موتورخانه آسانسور، آماده سازی سطح چاه آسانسور، تامین برق سه فاز و تک فاز در چاه آسانسور،نصب تابلو برق در موتورخانه آسانسور، اجرای آهن‌کشی داخل چاهک آسانسور و….

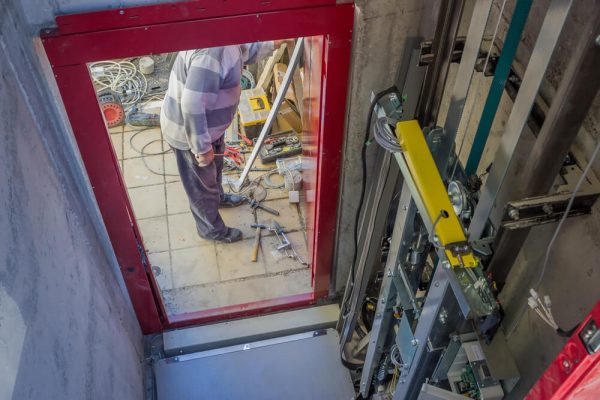

آماده‌سازی کف چاه آسانسور

کف چاه آسانسور باید حداقل 190 cm از سطح زمین پایین‌تر باشد، کف آسانسور چاه آسانسور باید 10 cm بتن ریزی و 30 cm آرماتور بندی شود و پس از پایان مراحل بتن ریزی و آرماتور بندی کف چاه آسانسور، فاصله‌ی بین سطح زمین تا کف چاه آسانسور نباید کمتر از 150 cm باشد این فضا برای نصب قطعات آسانسور مانند سینی کابین، بافر‌ها لوازم گاورنر، استقرار سکوی ضربه گیر و… مورد نیاز است، در پایان نصب تمام ملزومات در کف چاه آسانسور باید حداقل فضایی با ابعاد 60×50×100 برای جان پناه باقی مانده باشد این فضا به منظور جلوگیری از آسیب دیدن سرویس در مواقع سرویس و نگهداری آسانسور تعبیه می‌شود.

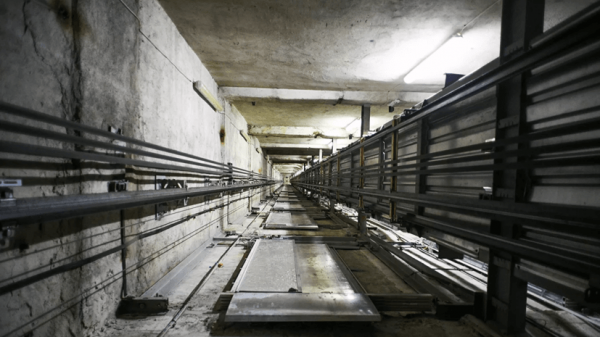

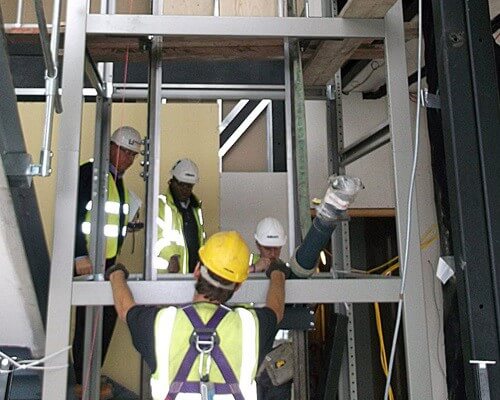

عملیات آهن‌کشی چاه آسانسور

آهن کشی چاه آسانسور به منظور استقرار براکت‌های مورد نیاز ریل‌های کابین آسانسور و ریل‌های کادر وزنه آسانسور بر اساس نقشه شرکت آسانسوری انجام میگیرد که مراحل انجام آن به‌صورت زیر است

1. تهیه نقشه آهن کشی کامل چاه آسانسور
2. خرید آهن آلات مورد نیاز و نصب داربست فلزی مناسب جهت آهن کشی چاه آسانسور
3. انجام آهن کشی با نظارت نماینده شرکت آسانسور
4. ضد زنگ کاری آهن آلات پس از صدور گواهی انجام کار آهن کشی

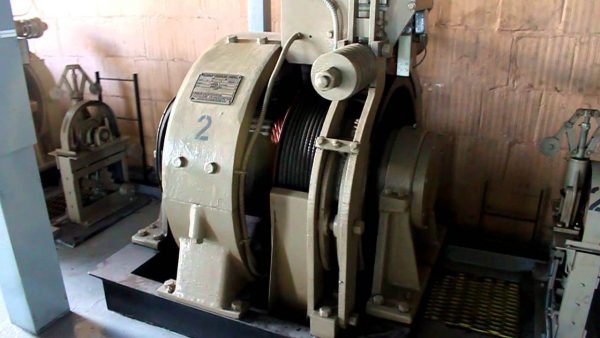

ایجاد موتور‌خانه آسانسور

اتاق موتورخانه بر‌خسب ابغاد نقشه شرکت آسانسور ساخته می‌شود که رعایت نکات زیر در ساخت و بهره‌برداری از آن ضروری است.

1. فاصله‌ی بین کف آسانسور در آخرین توقف تا کف موتور‌خانه آسانسور حداقل باید 6 متر باشد.
2. در نظر گرفتن فضایی به عنوان جان پناه در بالای چاه آسانسور
3. درب موتورخانه‌ آسانسور باید حداقل 80cm پهنا داشته باشد.
4. نصب پنجره و هواکش مناسب به منظور تهویه هوا در موتور‌خانه آسانسور.
5. دمای موتور‌خانه آسانسور همواره باید بین 5 الی 40 درجه سانتی گراد باشد.
6. نصب قلابی بر روی سقف موتور‌خانه آسانسور با حداقل تحمل بار 2 تن
7. نصب تابلو سه فاز طبق نظر شرکت آسانسوری در موتور خانه آسانسور
8. اجرای کابل کشی برق سه فاز تا موتور خانه آسانسور جهت نصب به تابلو برق
9. نصب کپسول آتش نشانی در موتور‌خانه آسانسور

دور چینی درب طبقات

پس از نصب ریل و درب‌ها و کنترل نهایی نوبت به دورچینی درب طبقات می‌رسد که با دیوار دور درب‌ها به وسیله‌ی آجر، بلوک یا پوشش‌های فلزی چیده می‌شود، این دیوار نباید به سمت وارد حریم چاه آسانسور شودو باید با درب‌ها هم‌سطح باشد.

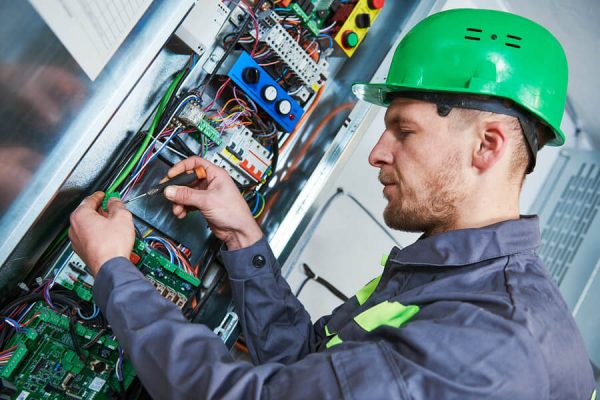

اجرای کابل کشی آسانسور و نصب تابلوی برق سه فاز

اجرای کابل کسی و نصب تابلو برق سه فاز از اهمیت خاصی بر‌خوردار است و مراحل نصب آن‌ها به شرح ‌یل است

1. نصب کابل برق سه فاز از کنتور تا موتور‌خانه آسانسور(چنانچه فاصله کنتور تا موتور‌خانه آسانسور بیش از اندازه‌های استاندارد باشد باید در سایز کابل تغییر ایجاد کنید)
2. نصب سیم ارث
3. نصب پریز و فیوز مینیاتوری جهت روشنایی داخل چاه آسانسور و فن موتور‌خانه آسانسور
4. تعبیه ترموستات جهت تنظیم دمای موتور‌خانه آسانسور
5. نصب مدار‌های قدرت، فرمان و لو ولتاژ

بتن ریزی سقف چاه آسانسور

پس از انجام تمام مراحل ذکر شده و تایید مراحل توسط شرکت آسانسوری نوبت به بتن ریزی و آرماتور بندی سقف میرسد، تا سقف توان تحمل بار وارده را داشته باشد پس از بتن ریزی و آرماتور بندی 15 روز ظول می‌کشد تا کاملا خشک شود.

آموزش نصب آسانسور

همانطور که قبلا نیز اشاره شد نصب آسانسور باید توسط افرادی صورت گیرد که در این زمینه آموزش تئوری و عملی دیده باشند، این آموزش‌ها در آموزشگاه‌ها برای افراد بزرگسال و هم‌‌چنین در برخی هنرستان‌ها برای نوجوانان تدریس می‌شود، اساتید با سابقه و مجرب با استفاده از تمام قطعات مکانیکی و الکترونیکی آسانسور موجود در کارگاه نحوه کار و نصب قطعات را توضیح می‌دهند.

آموزش آسانسور را می‌توان به مراحل زیر تقسیم بندی کرد:

1. آموزش نصب آهن‌آلات آسانسور یا شاسی کشی آسانسور
2. آموزش نصب ریل‌های راهنمای کابین آسانسور و نصب قاب وزنه‌ی آسانسور
3. آموزش نصب درب‌های طبقات آسانسور
4. آموزش نصب مکانیکال آسانسور ( آموزش نصب اجزاء مکانیکی آسانسور مثل موتور گیربکس، کابین آسانسور، سیم بکسل و…)
5. آموزش نصب نصب اجزاء الکترونیکال آسانسور ( آموزش الکترونیکی آسانسور مثل تابلو فرمان آسانسور، شستی کلید‌ها و…)
6. آموزش نکات و قواعد استاندارد آسانسور
7. آموزش تعمیرات و رفع عیوب آسانسور، شناسایی کد‌های خطا و شناخت کامل انواع تابلو فرمان‌‌های آسانسور

کار‌آموزان در پایان آموزش‌ها با گذراندن امتحان‌ها تئوری و عملی موفق به دریافت گواهی نصب و راه‌اندازی آسانسور می‌شوند، کار‌آموزان در پایان دوره قادر به انحام تمام مراحل نصب و راه‌اندازی آسانسور می‌باشند
